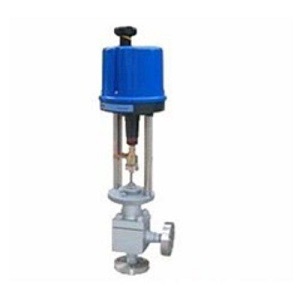

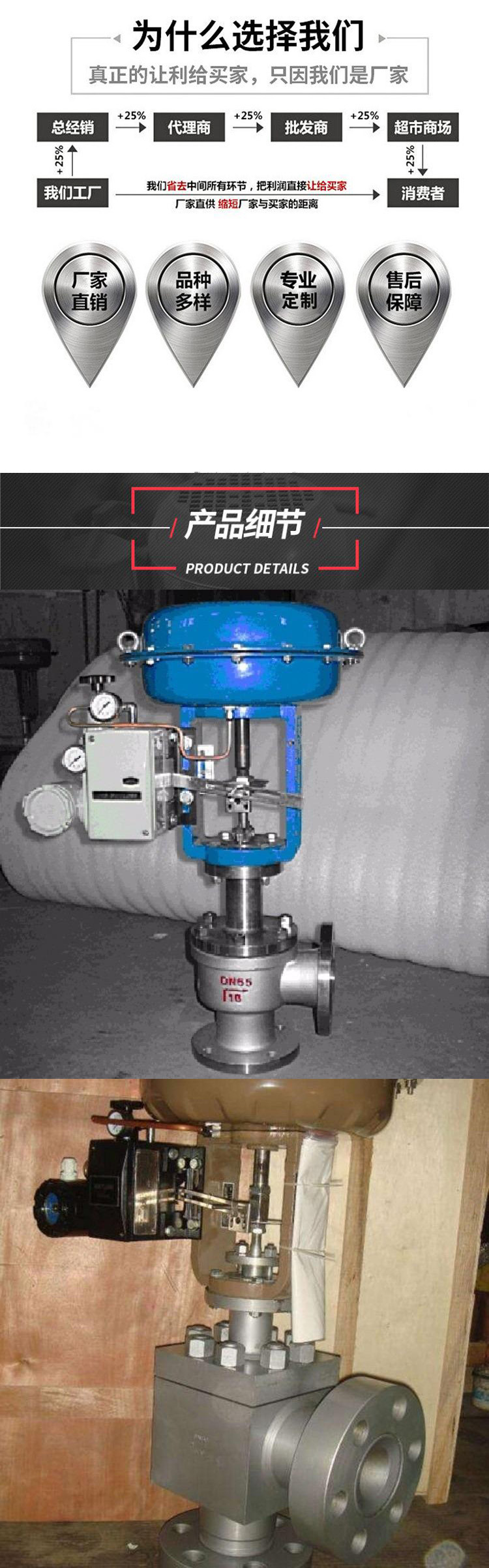

ZDLS 电动角形高压调节阀
一、产品概述
ZDLS型电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
二、主要技术参数
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
可调范围 |
30：1 |
|||||||||||||||
|
公称压力 |
标准产品1.6、4.0、6.4MPa； |
|||||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
工作温度 |
普通型-40～230℃；散热片型230～450℃，450～600℃ |
|||||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
|||||||||||||||
三、主要性能指标
泄漏率： IV 级，小于额定流量的10-4
回差：配3610L 执行机构为2.0%；配PSL执行机构为 1.0%
基本误差：配3610L执行机构为±2.5%；配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。
四、主要零件材料
阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
五、允许压差
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
PSL204 |
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|||||||||||
|
PSL208 |
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|||||||||||
|
PSL320 |
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
||||||||||||
|
配PSL |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
361LSB-50 |
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|||||||||||
|
361LSC-65 |
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
||||||||||||
|
361LSC-99 |
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
||||||||||||
