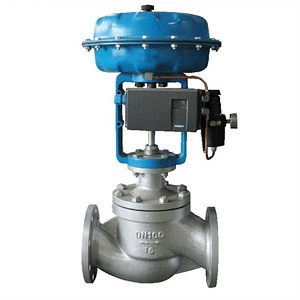

ZMAN 气动薄膜双座调节阀
一、产品概述
ZMAN气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点。气动薄膜双座调节阀应用于控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。气动薄膜双座调节阀公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。
二、产品特点
顶底、层双导向双座调节阀，工作时稳定性好。
有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
不平衡力小，允许使用压差较大。
执行机构采用多弹簧结构，高度减小。重量减轻。
可调范围大，固有可调比。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了密封。
ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
三、主要零件材料
阀体、阀盖：HT200，50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填 料：聚四氟乙烯，柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
四、主要技术参数
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
额定流量系数（KV） |
直线 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
||
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|||
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
|||||||||
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||
|
固有可调比 |
50 |
||||||||||||
|
信号范围Pr（KPa） |
20～100、40～200、20～60、60～100、80～240 |
||||||||||||
|
气源压力Ps（MPa） |
0.14~0.4 |
||||||||||||
|
允许泄漏量（l/h） |
II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量） |
||||||||||||
|
工作温度t（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|||||||||||
|
工作温度t（℃） |
散热型 |
-40～450、-60～450 |
|||||||||||
|
工作温度t（℃） |
高温型 |
450～650 |
|||||||||||
|
工作温度t（℃） |
低温型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||
五、允许压差
|
膜片有胶面积Ae（cm2） |
280 |
400 |
600 |
1000 |
||||||
|
信号范围Pr（KPa） |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 |
||
|
气源压力Ps（MPa） |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 |
||
|
需配附件 |
- |
P |
- |
P |
- |
P |
- |
P |
||
|
公称通径DN（mm） |
25 |
12 |
5.57 |
6.40 |
||||||
|
32 |
15 |
6.16 |
6.40 |
|||||||
|
40 |
20 |
5.57 |
6.40 |
|||||||
|
6.16 |
6.40 |
|||||||||
|
4.90 |
6.40 |
|||||||||
|
50 |
25 |
6.16 |
6.40 |
|||||||
|
4.90 |
6.40 |
|||||||||
|
3.90 |
6.40 |
|||||||||
|
65 |
32 |
4.48 |
6.40 |
|||||||
|
80 |
40 |
3.90 |
6.40 |
|||||||
|
4.48 |
6.40 |
|||||||||
|
3.63 |
6.40 |
|||||||||
|
100 |
50 |
4.48 |
6.40 |
|||||||
|
3.63 |
6.40 |
|||||||||
|
2.90 |
6.40 |
|||||||||
|
125 |
65 |
3.85 |
6.40 |
|||||||
|
150 |
70 |
2.89 |
6.40 |
|||||||
|
3.85 |
6.40 |
|||||||||
|
3.20 |
6.40 |
|||||||||
|
200 |
100 |
3.85 |
6.40 |
|||||||
|
3.20 |
6.40 |
|||||||||
|
1.60 |
4.81 |
|||||||||
