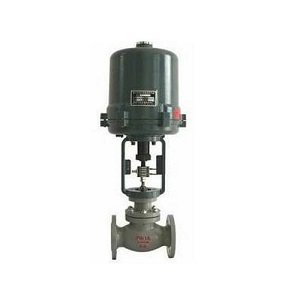

NEDLT 电动流量调节阀
一、产品概述
NEDLT电动流量调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种。按填料不同可分为一般填料密封和波纹管密封两种，前者用一般场合，而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。电动流量调节阀配用不同的执行机构可分为普通型和电子型两种。
二、主要技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
等百分 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允许压差(MPa) |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.2 |
0.1 |
|
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|||||||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||
|
流量特性 |
直线性、等百分比 |
|||||||||||||
|
配置执行器类别 |
381L系列电动执行器、PSL系列电动执行器 |
|||||||||||||
|
执行器参数 |
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄 |
||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||||||
三、主要性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5；配PSL±1.0 |
||
|
回差% |
配381L ±2.0；配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
四、主要零件材料
|
阀体、阀盖 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
|
阀芯 |
ZG1Cr18Ni9Ti、司太莱合金堆焊增强PTFE |
|
填料 |
PTFE、柔性石墨 |
|
垫片 |
橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片 |
|
波纹管 |
1Cr18Ni9Ti |
|
推杆、衬套 |
2Cr13 |
五、主要连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
