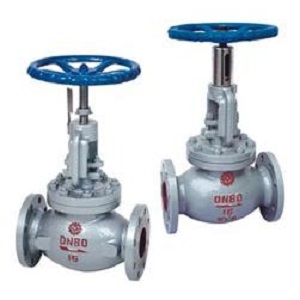

T40H 手动调节阀

发布时间：2020-05-14

一、产品概述

T40H手动调节阀按顺时针旋转手轮即可关闭，这时阀杆带动阀瓣下降，直使两锥形密封面接触达到严密地将管路关闭为止。适用于城市集中供热和区域供热的最佳节能产品，以调节流量为主。T40H手动调节阀及自锁手动调节阀主要用于城市集中供热．循环水工程热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用可取代节流孔板，是一种可变孔径的节流装置，介质温度：≤425℃。

二、产品原理

T40H手动调节阀是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

三、产品特点

1、改善供热工况：凡是采用手动调节阀的线及热力点，都可以按着设计工况进行流量调节，达到良好的温度工况，这种调节阀比闸阀、截止阀调节性能好，它具有近似直线调节性能，因此，各采暖建筑物冷热不均的现象得到有力的改善。

2、节省能源：热力管网由于温度压力的失调，造成某些支流量过大，使一些建筑温度过高，用户不得不开窗户，大量热能白白浪费掉，由于分支安装了手动调节阀，克服了温度压力失调，避免开窗户，达到节约能源的目的。

3、改善管网水力工况：手动调节阀能按照额定流量进行控制，将管网超量运行的流量降低，使原本水工况恶化程度得到一定改善。

四、主要零件材料

零件材料	阀体、阀盖、填料压盖	阀杆、阀瓣、密封圈	指示盘、阀杆螺母、螺帽套
材料	灰铸铁、铸钢、不锈钢	不锈钢	黄铜

五、结构图

六、主要连接尺寸

手动流量调节阀	尺寸(mm)
型号	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
TJ40H-10 TJ40H-10	L	-	-	-	-	-	-	-	-	-	-	-	-	622	698	787	914	978	978	1295
	H	-	-	-	-	-	-	-	-	-	-	-	-	914	914	968	968	100	440	790
	H1	-	-	-	-	-	-	-	-	-	-	-	-	1074	1074	1168	1168	1350	1440	1790
	D0	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TJ40H-16 TJ40H-16C TS40H-16 S40H-16C TJ40H-25 TS40H-25	L	130	150	160	180	200	230	290	310	350	400	480	495	-	-	-	-	-	-	-
	H	160	160	182	192	250	264	380	413	466	540	623	687	-	-	-	-	-	-	-
	H1	172	172	195	210	273	290	426	468	530	613	698	777	-	-	-	-	-	-	-
	D0	65	65	80	80	120	120	200	200	240	260	360	400	-	-	-	-	-	-	-
TJl0H-10 TJl0H-16C TJl0H-25	L	90	100	120	140	170	200	-	-	-	-	-	-	-	-	-	-	-	-	-
	H	150	160	182	192	250	264	-	-	-	-	-	-	-	-	-	-	-	-	-
	H1	160	170	197	207	270	284	-	-	-	-	-	-	-	-	-	-	-	-	-
	D0	80	80	80	90	100	120
