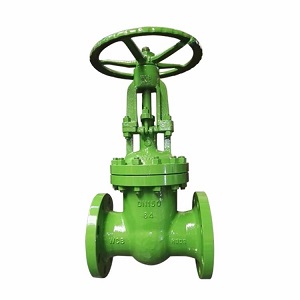

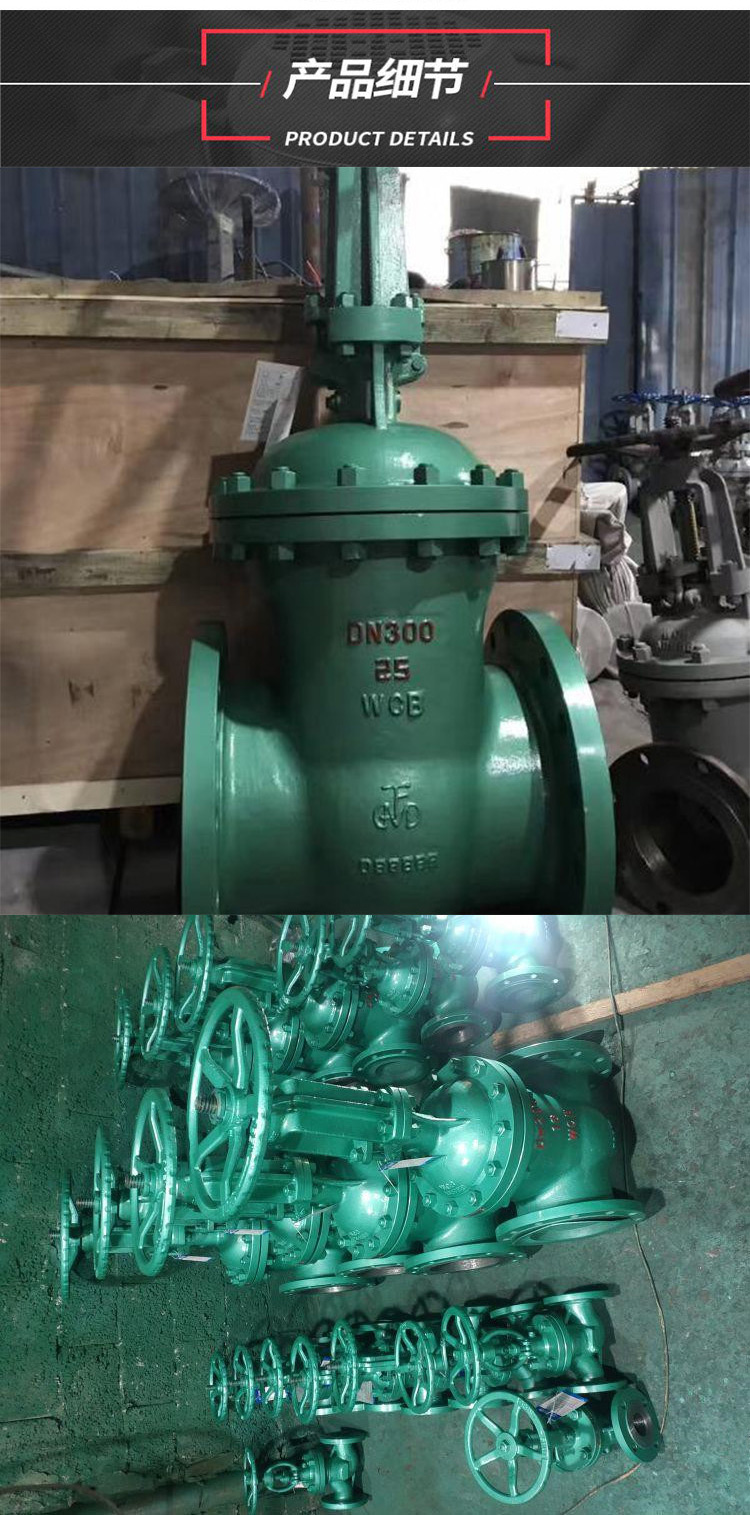

NKZ41H/NKZ44H/NKZ61H/NKZ64H 真空隔离闸阀

发布时间：2020-05-14

产品概述：

NKZ41H真空隔离闸阀连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀

工作原理：

NKZ41H真空隔离闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀

零件材料：

零件名称 Part name	阀体、阀盖 B0dy B0nnet	阀杆 Valve stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Valve Y0ke nut	填料 Parking	紧固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金钢 H：all0ysteel	铝青铜 Albr0nze	膨胀复合石墨 Expanding c0mp0und graphite	碳钢 grade carb0n steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	铬钼钢 Cr.M0 steel	20CrlM01VA	铬钼钢 Cr.M0 steel	Y：硬质合金 Y：carbide all0y	铝青铜 Albr0nze	膨胀复合石墨 Expanding c0mp0und graphite	铬钼钢 Cr.M0 steel

NKZ41H/NKZ44H/NKZ61H/NKZ64H真空隔离闸阀

主要外型尺寸：

公称通径 DN/mm N0minal diamecer	公称压力 PN/MPa N0minal pressure	主要外形尺寸和连接尺寸/mm Main external andc0nnecting dimensi0ns						重量/kg Weight
公称通径 DN/mm N0minal diamecer	公称压力 PN/MPa N0minal pressure	L	H	D	D0	∝	W	重量/kg Weight
50	2.5	250	345	64	49	37030’	250	24
65		270	395	82	66	37030’	250	36
80		280	425	95	78	37030’	300	52
100		300	510	117	100	37030’	300	67
125		325	570	144	125	37030’	350	95
150		350	725	172	151	37030’	350	135
200		400	820	223	201	37030’	400	210
250		450	890	278	253	37030’	450	300
300		500	1070	330	303	37030’	550	395
350		550	1320	382	351	37030’	650	530
400		600	1450	432	398	37030’	750	685
450		650	1560	484	450	37030’	750	906
500		700	1720	535	498	37030’	850	1130
600		809	1880	638	600	37030’	900	1387
700		900	2083	738	700	37030’	950	1894
800		1000	2590	840	800	37030’	1000	2621
50	4.0	250	345	64	48	37030’	300	30
65		270	395	82	66	37030’	300	42
80		280	425	95	78	37030’	350	57
100		300	510	117	100	37030’	350	75
125		325	570	144	125	37030’	400	105
150		350	725	172	151	37030’	400	150
200		400	820	223	199	37030’	450	232
250		450	890	278	251	37030’	550	330
300		500	1070	330	301	37030’	650	430
350		550	1320	382	349	37030’	750	570
400		600	1450	432	396	37030’	850	730
50	6.4	250	350	64	48	37030’	300	34
65		280	405	82	65	37030’	300	48
80		310	435	95	76	37030’	350	65
100		350	515	117	98	37030’	400	81
125		400	580	150	128	37030’	400	112
150		450	735	172	149	37030’	450	161
200		550	835	223	197	37030’	550	255
250		650	905	278	245	37030’	650	390
300		750	1080	330	293	37030’	750	515
350		850	1340	382	341	37030’	800	695
400		950	1460	432	386	37030’	900	885
50	10.0	250	350	64	48	37030’	300	37
65		280	405	82	63	37030’	300	52
80		310	435	95	74	37030’	350	70
100		350	515	117	97	37030’	400	86
125		400	580	150	124	37030’	400	118
150		450	735	172	144	37030’	450	168
200		550	835	223	189	37030’	550	263
250		650	905	278	235	37030’	650	405
300		750	1080	330	281	37030’	750	536
350		850	1340	382	333	37030’	850	732
400		950	1460	432	376	37030’	950	947
