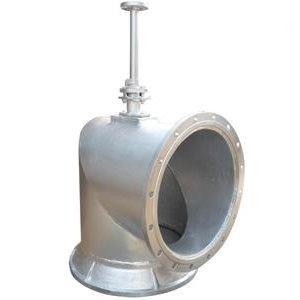

PZI 配水闸阀
产品概述：
配水闸阀PXW-II电动是在原PZ1型的基础上进行了改良设计；PXW-II型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。PXW系列矿用配水阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。
PZI配水闸阀
技术参数：
|
型号 |
PZI-400 |
PZI-500 |
PZI-600 |
PZI-800 |
PZI-1000 |
|
|
公称直径（毫米） |
400 |
500 |
600 |
800 |
1000 |
|
|
介质 |
水 |
|||||
|
介质温度 |
常温 |
|||||
|
操作行程（毫米） |
216 |
216 |
290 |
290 |
314 |
|
|
压力（公斤力/厘米2） |
工作压力 |
1 |
||||
|
试验压力 |
2.5 |
|||||
|
操纵方式 |
手动操作 |
|||||
|
制造工艺 |
铸造/焊接 |
|||||
|
重量（公斤） |
带法兰短管 |
370 |
450 |
637 |
851 |
1431 |
|
不带法兰短管 |
289 |
345 |
494 |
656 |
1122 |
|
|
备注 |
PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式 |
|||||
PZI配水闸阀
主要外型尺寸：
|
通径/DN |
Dg |
D |
D1 |
D2 |
D3 |
D4 |
d |
φ |
H1 |
H2 |
h1 |
h2 |
h3 |
h4 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d |
2×d1 |
n×d2 |
u×d3 |
|
PZI-400 |
400 |
540 |
495 |
535 |
85 |
120 |
35 |
500 |
750 |
988 |
250 |
462 |
723 |
1250 |
300 |
300 |
400 |
400 |
410 |
190 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-500 |
500 |
640 |
600 |
640 |
85 |
120 |
35 |
600 |
750 |
988 |
300 |
512 |
673 |
1250 |
300 |
300 |
400 |
400 |
470 |
230 |
70 |
419 |
215 |
417 |
1623 |
|
PZI-600 |
600 |
760 |
705 |
755 |
100 |
136 |
42 |
600 |
750 |
1065 |
350 |
602 |
968 |
1250 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
419 |
219 |
617 |
2025 |
|
PZI-800 |
800 |
960 |
920 |
975 |
100 |
135 |
42 |
600 |
750 |
1065 |
450 |
702 |
868 |
1250 |
300 |
300 |
400 |
400 |
625 |
360 |
80 |
419 |
219 |
617 |
2430 |
|
PZI-1000 |
1000 |
1160 |
1120 |
1175 |
115 |
160 |
50 |
700 |
900 |
1265 |
550 |
842 |
1119 |
1500 |
400 |
400 |
500 |
500 |
720 |
450 |
100 |
419 |
219 |
622 |
2830 |
PZI配水闸阀
