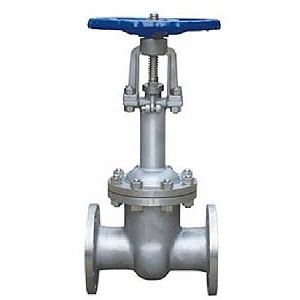

DZ40Y 低温法兰闸阀
产品概述：
电动低温法兰闸阀DZ941Y广泛应用于液化天然气，液化石油气体和其它低温行业。目前可制造适用温度达 -196℃ 的闸阀，全部零件采用液氮进行低温预处理，完全避免使用过程中密封处泄露。锻钢低温球阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。
产品特点：
1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封
3、根据工作温度合理选用填料，垫片等零件的材料
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要
零件材料：
|
体盖板 |
阀杆 |
密封面 |
垫片 |
填料 |
工作温度 |
适用介质 |
|
ZGoCrMNVAI低温高压铸钢 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙 |
-46 |
丙烷/炳烯 |
|
LCB |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-60 |
|||||
|
LC1 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-73 |
|||||
|
LC2 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
1Cr18Ni9Ti |
-101 |
||||
|
LC3 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-115 |
|||||
|
LC4 |
||||||
|
ZGoCrMNVAI低温高压铸钢 |
-196 |
|||||
连接尺寸：
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
|
|
DZ40Y-16 |
||||||||
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
690 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
780 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
930 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
980 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
1180 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
1390 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1620 |
560 |
|
DZ941YDZ40Y-25 |
||||||||
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
385 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
420 |
200 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-18 |
540 |
240 |
|
65 |
270 |
180 |
145 |
120 |
22 |
8-18 |
610 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22 |
8-18 |
690 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24 |
8-23 |
780 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28 |
8-25 |
930 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30 |
8-25 |
980 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
1180 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36 |
12-30 |
1390 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40 |
16-30 |
1620 |
560 |
