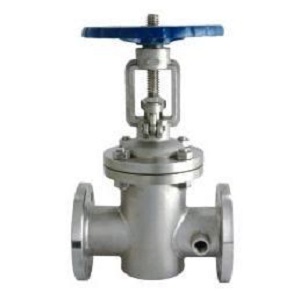

BZ41H 夹套保温闸阀
产品概述：
夹套保温闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。阀体材料A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式：手动。连接形式：承插焊、内螺纹、对焊、法兰。附加说明：夹套保温闸阀的连接法兰规格一般大于阀门的公称通径。
性能规范：
|
型号 |
公称压力 |
试验压力(MPa) |
工作温度℃ |
适用介质 |
||
|
强度(水)(MPa) |
密封(水)(MPa) |
低压密封(空气)(MPa) |
||||
|
BZ41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
酸、碱、滤清类 |
|
BZ41H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤550 |
酸、碱、滤清类 |
|
BZ41H-40C |
4.0 |
6.0 |
4.4 |
0.6 |
≤450 |
酸、碱、滤清类 |
|
BZ41H-64C |
6.4 |
9.6 |
7.0 |
0.6 |
≤300 |
酸、碱、滤清类 |
零件材料：
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
|
垫片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

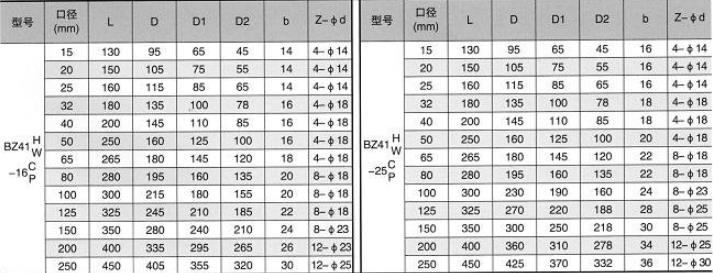

连接尺寸：
