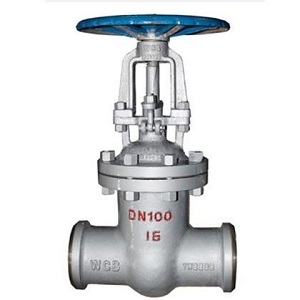

Z60Y/Z61Y/Z62Y 高压焊接闸阀
产品概述：
Z560Y伞齿轮焊接闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。
产品特点：
1.流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2.开闭较省力。
3.介质流向不受限制 , 不扰流、不降低压力。
4.形体简单 , 结构长度短，制造工艺性好，适用范围广。
结构原理：
Z560Y伞齿轮焊接闸阀是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短，制造工艺性好，适用范围广。
零件材料：
|
零件名称Part name |
材料牌号Material designation |
||
|
阀体Body |
WCB |
WC6 |
WC9 |
|
阀板Disc |
WCB |
WC6 |
WC9 |
|
阀盖Bonnet |
25 |
12Cr1Mo1VA |
|
|
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
|
阀座Seat |
25 |
12Cr1Mo1VA |
|
|
密封环Sealing ring |
S软钢(增强柔性石墨)S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢F Soft steel |
|
填料Packing |
增强柔性石墨Fexible graphite |
||
|
支架Yoke |
WCB |
WCB或WC6 |
|
|
阀杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
||
|
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
|
主要外型尺寸：
|
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions |
电动装置Electric dewice |
重量(kg)Weight |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z60Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z60Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z60Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z60Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
