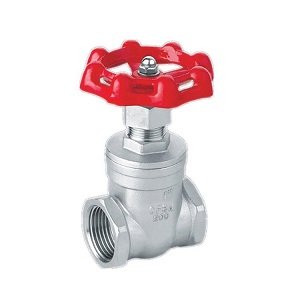

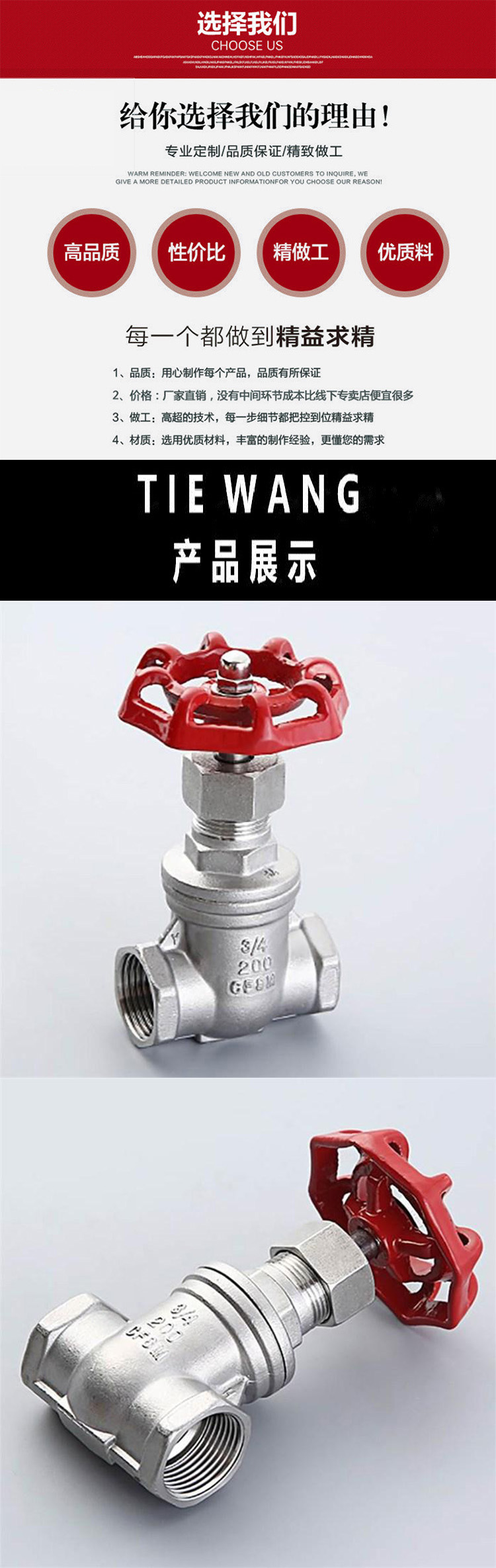

Z11W 内螺纹闸阀
产品概述：
不锈钢内螺纹闸阀具有流体阻力小，启、闭所需力矩较小，形体结构比较简单，制造工艺性较好等优点，且可以使用在介质双向流动的管路上，全开时，密封面受工作介质的冲蚀比小。
工作原理：
不锈钢内螺纹闸阀属于强制密封式阀门，必须向阀瓣施加压力，以强制密封面不泄漏。它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。不锈钢内螺纹闸阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中*线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降）。
零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢 CF8M/CF8 |
|
2 |
闸板 |
不锈钢 CF8M/CF8 |
|
3 |
阀杆 |
不锈钢 SS316/SS304 |
|
4 |
阀盖 |
不锈钢 CF8M/CF8 |
|
5 |
填料 |
聚四氟乙烯 |
|
6 |
止推垫片 |
不锈钢 SS304 |
|
7 |
阀杆架 |
不锈钢 SS316/SS304 |
|
8 |
填料 |
聚四氟乙烯 |
|
9 |
螺母 |
不锈钢 SS304 |
|
10 |
填料压盖螺母 |
不锈钢 SS316/SS304 |
|
11 |
手轮 |
铝合金 |
|
12 |
铭牌 |
铝 |
|
13 |
手轮垫片 |
不锈钢 SS304 |
|
14 |
手轮螺母 |
不锈钢 SS304 |
连接尺寸：
|
口经 |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
A |
15 |
20 |
25 |
32 |
38 |
50 |
|
H |
90 |
97 |
108 |
120 |
146 |
163 |
|
L |
55 |
60 |
65 |
75 |
85 |
95 |
|
D |
70 |
70 |
80 |
80 |
90 |
100 |
