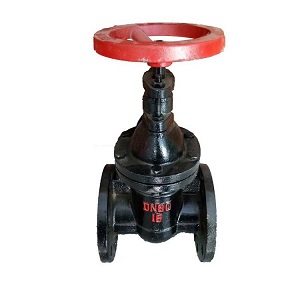

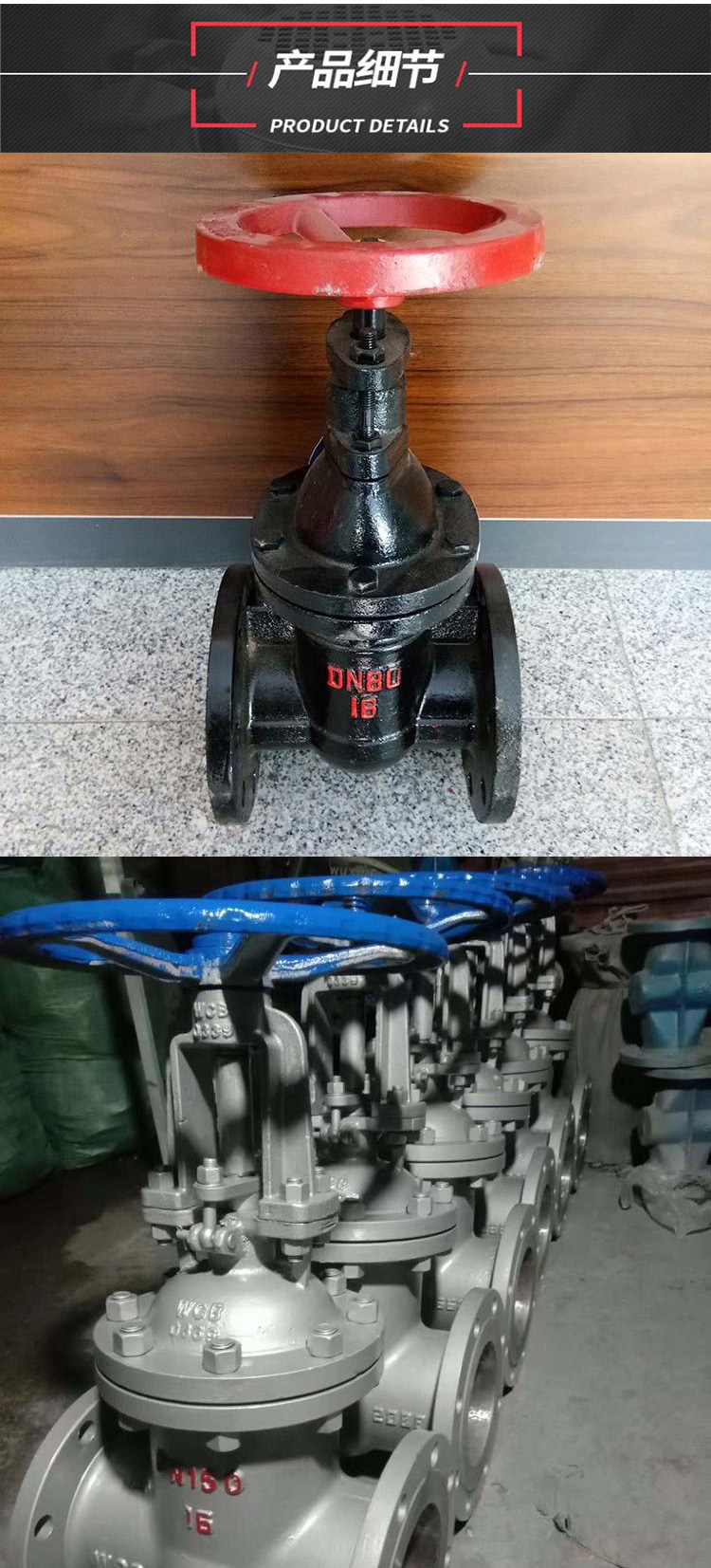

Z45T 暗杆楔式闸阀
产品概述：
Z45H铸钢暗杆闸阀驱动方式分手动、电动、气动、齿轮传动；结构型：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。暗杆闸阀广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
产品特点：
1．闸阀结构紧凑．设计合理，阀门刚性好，通道流畅，流阻系数小．
2．密封面采用不锈钢和硬质合金，使用寿命长．
3．采用柔性石墨填料．密封可靠．操作轻便灵活．
4．驱动形式：分手动，电动，齿轮传动．
5．闸阀结构形式：弹性楔式单闸板，刚性楔式单闸板和双闸板型式．
零件材料：
|
型号 |
阀体、阀盖、闸板 |
密封圈 |
阀 杆 |
填 料 |
|
Z45H-10C/16C |
铸钢、不锈钢 |
不锈钢 |
碳钢、不锈钢 |
浸油石棉盘根 |
连接尺寸：
|
口径 |
Z45-16（C） |
|||
|
L |
D |
H |
D0 |
|
|
40 |
240 |
345 |
200 |
160 |
|
50 |
250 |
355 |
240 |
180 |
|
65 |
265 |
375 |
240 |
180 |
|
80 |
280 |
435 |
280 |
200 |
|
100 |
300 |
500 |
320 |
200 |
|
125 |
325 |
615 |
360 |
240 |
|
150 |
350 |
675 |
360 |
240 |
|
200 |
400 |
750 |
400 |
320 |
|
250 |
450 |
970 |
450 |
320 |
|
300 |
500 |
1145 |
560 |
400 |
|
350 |
550 |
- |
- |
400 |
