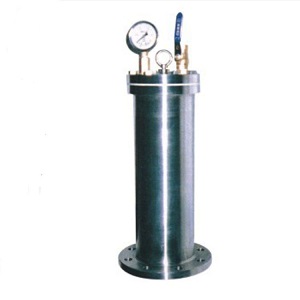

YQ9000 活塞式水锤吸纳器
一、产品概述
YQ9000-16/25P活塞式水锤吸纳器也称为活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
二、工作原理
YQ9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。
三、主要零件材料
|
公称压力PN(MPa) |
1.6 |
2.5 |
|
|
试验压力MPa |
壳体强度 |
2.4 |
3.75 |
|
密封试压 |
1.76 |
2.75 |
|
|
容器腔压力 |
50%-70% |
||
|
连接形式 |
法兰连接 |
||
|
适用介质 |
无杂物的清水、污水 |
||
|
使用介质温度 |
0-80℃ |
||
四、主要连接尺寸
|
公称通径DN |
L |
公称通径DN |
L |
||||
|
管径 |
mm |
1.6MPa |
2.5MPa |
管径 |
mm |
1.6MPa |
2.5MPa |
|
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
|
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
|
1 |
25 |
320 |
340 |
5 |
125 |
600 |
600 |
|
1 1/4 |
40 |
350 |
380 |
6 |
150 |
645 |
645 |
|
1 1/2 |
40 |
350 |
380 |
8 |
200 |
730 |
755 |
|
2 |
50 |
365 |
385 |
10 |
250 |
820 |
855 |
|
2 |
65 |
465 |
485 |
12 |
300 |
920 |
955 |
