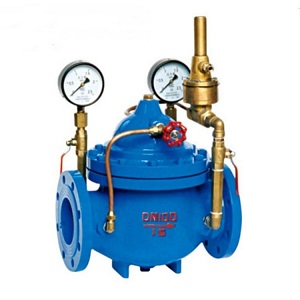

800X 压差旁通平衡阀
一、产品概述
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可符合系统的利用率，保持压差的恒定值，并可降低系统的噪音，以及过大压差对设备造成的损坏。800X压差旁通平衡阀相较于其他平衡阀的地方在于它没有执行机构，靠介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀。
二、工作原理
当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此压差通过接管作用于导阀膜片两侧，改变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。
三、结构特点和用途
800X压差调节阀由主阀、压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。本产品利用水力自力控制，不需要其它装置和能源，保养简便。本系列阀门产品用于高层建筑、生活区等供水管网系统及城市供水工程。
四、主要技术参数
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
五、主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金 |
|
密封圈 O型圈 |
橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
泄压/持压导阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
六、主要连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
|
H |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |
