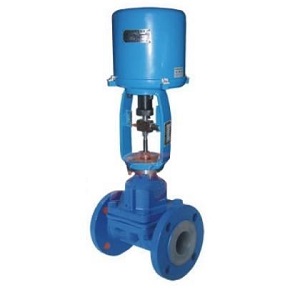

电动隔膜调节阀
一、产品概述
电动隔膜调节阀具有结构简单、流路阻小、流通力较同口径的其它阀大，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构或气动薄膜执行机构组成。隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),适合于要求耐腐蚀场合。
二、产品特点
采用执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量，适合于介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
三、主要技术参数
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
|||
|
额定流量系数Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
|
|
公称压力(MPa)s |
1.0 |
||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
近似快开（调节式） |
||||||||||||
|
法兰尺寸 |
铸铁法兰按JB78-59，铸钢法兰按JB79-59 |
||||||||||||
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
|||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
||||||||||
四、性能指标
|
项目 |
指标值 |
|
基本误差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死区％ |
≤3.0 |
|
始终点偏差％ |
±2.5 |
|
额定行程偏差％ |
±2.5 |
|
纯滞后 |
≤IS |
|
允许泄量L/H |
橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
|
绝缘电阻 |
不小于20M |
|
阻尼特性 |
不大于3周半 |
五、主要连接尺寸
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
|
L(mm) |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
|
|
H(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
|
D(mm) |
280 |
325 |
410 |
/ |
/ |
/ |
|||||
|
配PSL |
H2(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D1(mm) |
176 |
225 |
|||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
|
配381L |
H2(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D1(mm) |
225 |
310 |
|||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
