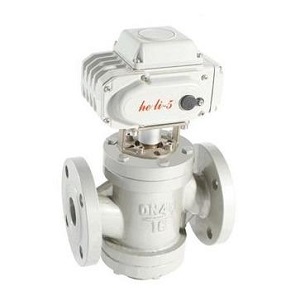

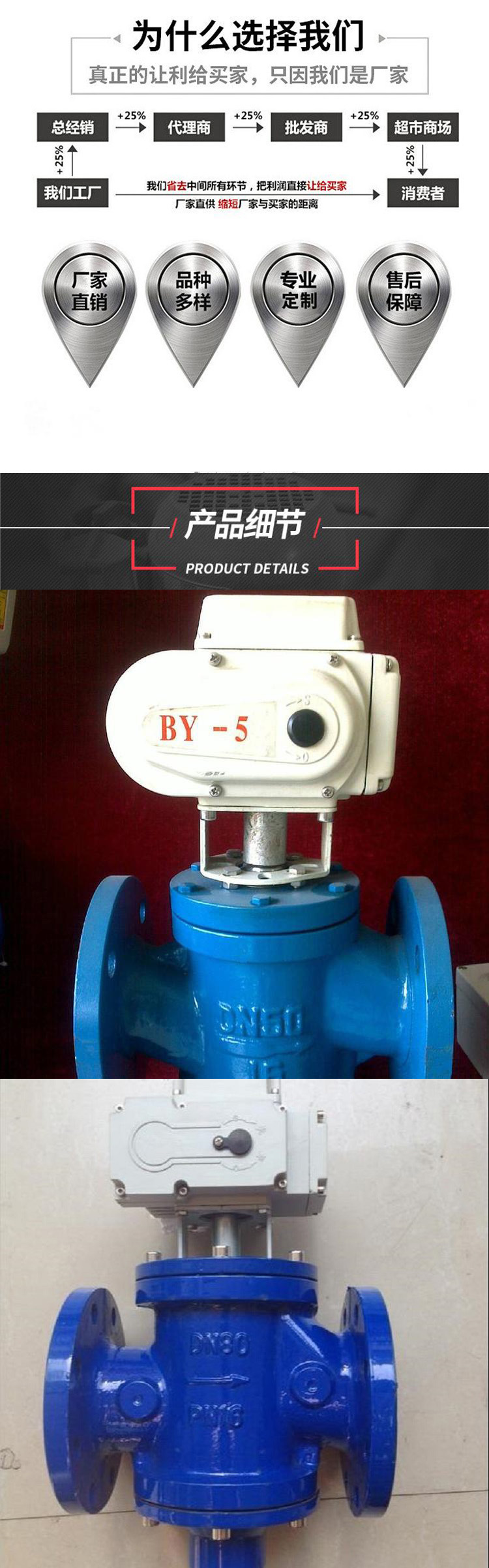

动态平衡电动调节阀
一、产品概述
动态平衡电动调节阀是动态平衡与电动调节一体化的产品，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便的对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节稳定、节能，适用于系统负荷变化较大的变流量系统中。
二、产品特点
1.稳定：末端设备的流量变化不受系统压力波动的影响，
流量变化不相互干扰。
2.节能：较传统的系统节能6-20%。
3.高率：大大地缩短了调试时间，系统运行具有高率。
4.舒适：调控温度精度高，比传统变流量系统舒适。
三、主要技术参数
|
产品型号 |
阀门形式 |
规格 |
压差范围（KPa） |
流量范围（m0/h） |
工作 压力 |
流量误差 |
流体温度 |
|
A/D-EDRV1 |
二通 |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5％ |
0-100℃ |
|
A/D-EDRV2 |
DN32 |
30-300 |
0.5-4-7 |
||||
|
A/D-EDRV3 |
DN40 |
30-300 |
1-7-7 |
||||
|
A/D-EDRV4 |
DN50 |
30-300 |
2-12.1 |
||||
|
A/D-EDRV8 |
DN65 |
30-300 |
3-20.4 |
||||
|
A/D-EDRV9 |
DN80 |
30-300 |
5-30.8 |
||||
|
A/D-EDRV10 |
DN1OO |
30-300 |
10-45.3 |
||||
|
A/D-EDRV11 |
DN125 |
30-300 |
15-70-7 |
||||
|
A/D-EDRV12 |
DN150 |
30-300 |
20-101.8 |
||||
|
A/D-EDRV13 |
DN200 |
33-300 |
5.0-360 |
||||
|
A/D-EDRV14 |
DN250 |
22-210 |
4.O-460 |
四、主要零部件材料
|
阀体 |
球墨铸铁 |
电动执行器外壳 |
铝合金 |
|
阀套 |
不锈钢 |
阀芯 |
黄铜 |
五、主要连接尺寸
|
产品型号 |
阀门形式 |
规格 |
外形及安装尺寸 （mm） |
||||
|
L |
H1 |
H2 |
D（φ）法兰 |
G螺纹 |
|||
|
A/D-EDRV1 |
二通 |
DN25 |
160 |
265 |
70 |
G1 |
|
|
A/D-EDRV2 |
DN32 |
180 |
275 |
70 |
G1-1/4 |
||
|
A/D-EDRV3 |
DN40 |
300 |
290 |
90 |
G1-1/2 |
||
|
A/D-EDRV4 |
DN50 |
300 |
290 |
90 |
G2 |
||
|
A/D-EDRV5 |
二通 |
DN32 |
160 |
220 |
70 |
1OO |
|
|
A/D-EDRV6 |
DN40 |
200 |
235 |
110 |
110 |
||
|
A/D-EDRV7 |
DN50 |
215 |
230 |
115 |
125 |
||
|
A/D-EDRV8 |
DN65 |
230 |
238 |
120 |
145 |
||
|
A/D-EDRV9 |
DN80 |
275 |
275 |
146 |
160 |
||
|
A/D-EDRV10 |
DNl00 |
290 |
295 |
165 |
180 |
||
|
A/D-EDRV11 |
DNl25 |
315 |
307 |
208 |
21O |
||
|
A/D-EDRV12 |
DNl50 |
350 |
326 |
205 |
240 |
||
|
A/D-EDRV13 |
DN200 |
430 |
715 |
295 |
295 |
||
|
A/D-EDRV14 |
DN250 |
520 |
740 |
345 |
355 |
||
