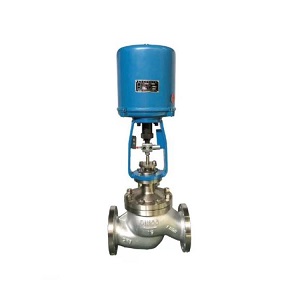

ZDLP 电子式电动单座调节阀

发布时间：2020-05-14

一、产品概述

ZDLP电子式电动单座调节阀由3810L型（或PSL系列）直行程电子式电动执行机构和直通单座阀组成。电动调节阀内含饲服功能，接受统一的4-20mA或1-5V．DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动单座调节阀适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。

二、产品特点

1、电子式电动单座调节阀可调节范围大，固有可调比为50：1，流量特性有直线和等百分比。
2、调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
3、伺服放大器采用深度动态负反馈，可提高自动调节精度。
4、电动精小型单座调节阀操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
5、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
6、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

三、产品应用

电子式电动单座调节阀整体具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。配以电动执行器，内含饲服功能，对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。该电动精小型调节阀广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。电子式电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

四、阀体参数

型式	直通单座铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

五、主要技术参数

公称通径DN（mm）	25	32	40	50	65	80	100	125	150	200
阀座直径dn（mm）	26	32	40	50	65	80	100	125	150	200
额定流量系数Kv	8	13	22	32	50	80	120	200	280	450
额定行程L（mm）	16		25		40			60
配用执行机构型号	381LSA /381-20		381LSA /381-30		381LSA /381-50			381LSA /381-65
允许压差（Mpa）	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

六、主要连接尺寸

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
H3	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203

上一个：ZSFB 电动防爆单座（套筒）调节阀

下一个：ZAZPF 电动衬氟调节阀

返回列表

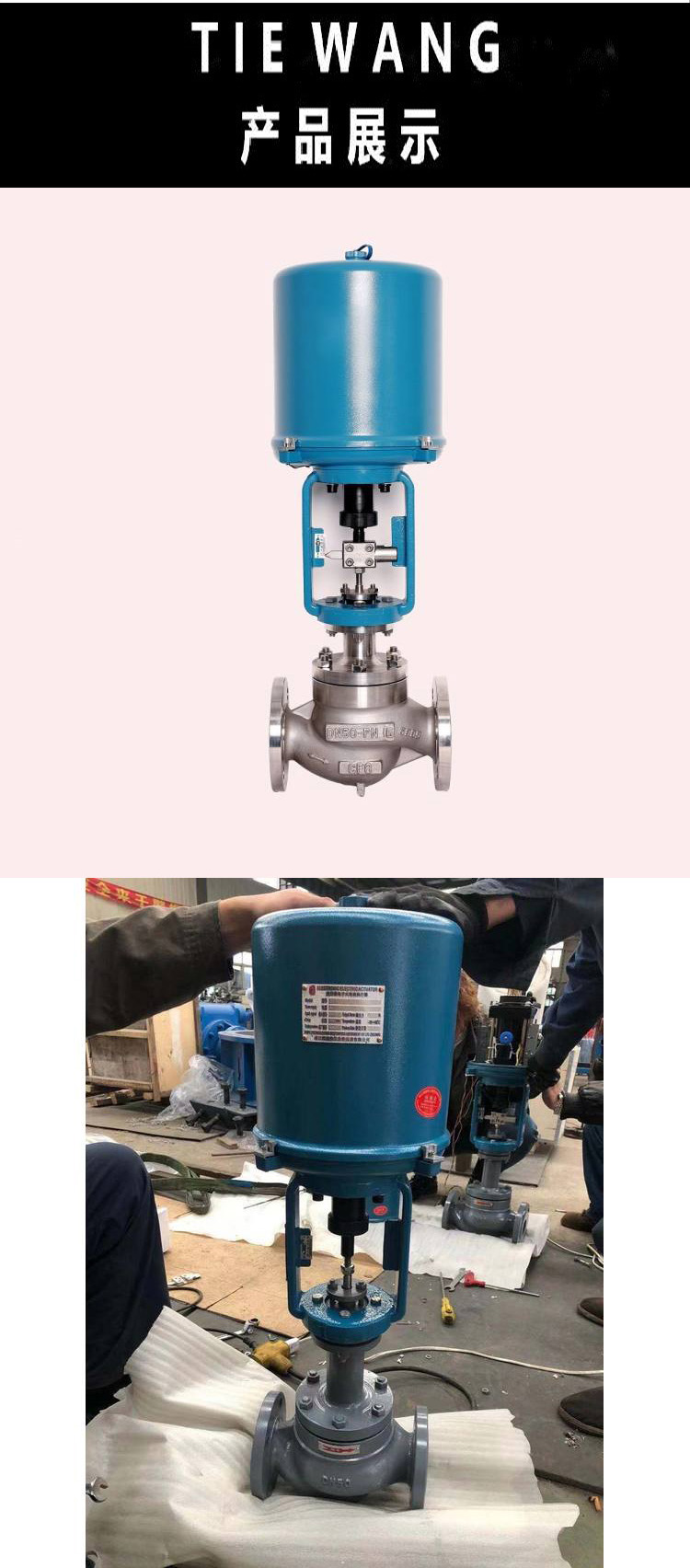

产品展示
