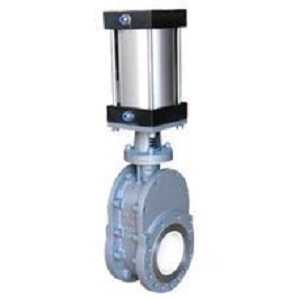

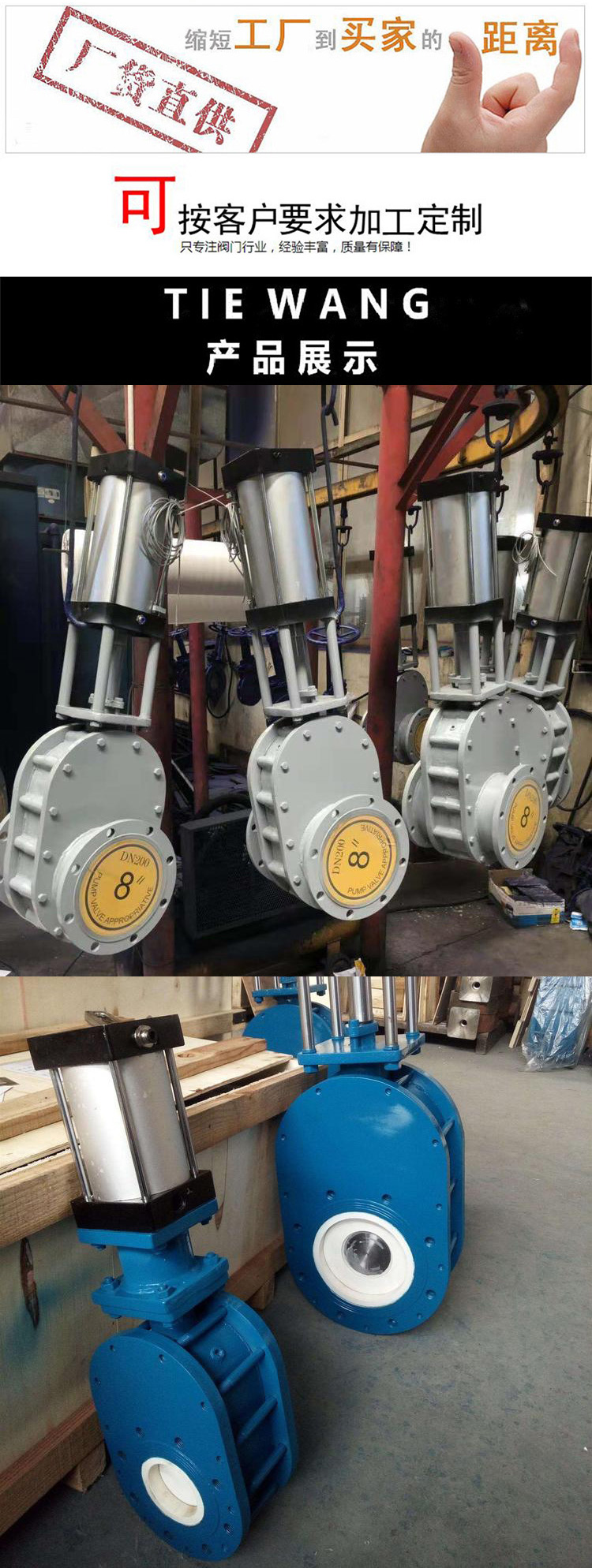

气动陶瓷出料阀
一、产品概述
Z674TC气动陶瓷出料阀主要用于干粉物料的进、放料及输送管道上，作截止和接通介质通道用，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀，具有密封性能好、启动负荷小、卡灰及积灰现象少、耐磨性强、使用寿命长的特点。陶瓷双闸板阀通常采用法兰、对夹连接方式，可分为手动、气动和电动三种驱动方式。
二、产品原理
Z674TC气动陶瓷出料阀借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接触，实现密封。其中，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。
三、产品特点
1、阀板、阀座均采用增韧工程陶瓷制造，耐冲刷、耐磨损性能优良；
2、两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象的性能；
3、阀门启闭过程中，阀板子旋转与阀座均匀磨合，密封性能持久耐用；
4、处于干粉介质中的密封面在频繁启闭过程中磨损均匀，关闭密封性能高，使用寿命长；
四、主要零件材料
|
序号 |
名称 |
材料 |
序号No. |
名称 |
材料 |
|
1 |
阀体 |
WCB/CF8 |
9 |
组合填料环 |
PTFE |
|
2 |
阀盖 |
A105/SS304 |
10 |
螺柱 |
A193-B7/B8 |
|
3 |
阀板座 |
WCB/ CF8 |
11 |
螺母 |
A194-2H/B8 |
|
4 |
阀板 |
结构陶瓷 |
12 |
弹簧 |
16Mn |
|
5 |
弹簧 |
16Mn |
13 |
气缸支架 |
WCB/CF8 |
|
6 |
吊钩 |
WCB/CF8 |
14 |
填料压环 |
45# |
|
7 |
阀座 |
结构陶瓷 |
15 |
气动装置 |
组件 |
六、主要连接尺寸
|
DN |
L |
||||||
|
D |
D1 |
D2 |
b |
N-M |
Z-d |
||
|
50 |
120 |
160 |
125 |
100 |
16 |
4-M16 |
4一Φ18 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-M16 |
4一Φ18 |
|
80 |
120 |
195 |
160 |
135 |
20 |
8-M16 |
8一Φ18 |
|
100 |
120 |
210 |
180 |
155 |
20 |
8-M16 |
8一Φ18 |
|
125 |
160 |
245 |
210 |
185 |
22 |
8-M16 |
8一Φ18 |
|
150 |
160 |
280 |
240 |
210 |
24 |
8-M20 |
8一Φ18 |
|
200 |
160 |
335 |
295 |
265 |
26 |
8-M20 |
8一Φ12 |
|
250 |
200 |
405 |
350 |
320 |
30 |
12-M22 |
12一Φ26 |
|
300 |
200 |
460 |
400 |
368 |
30 |
12-M22 |
|
