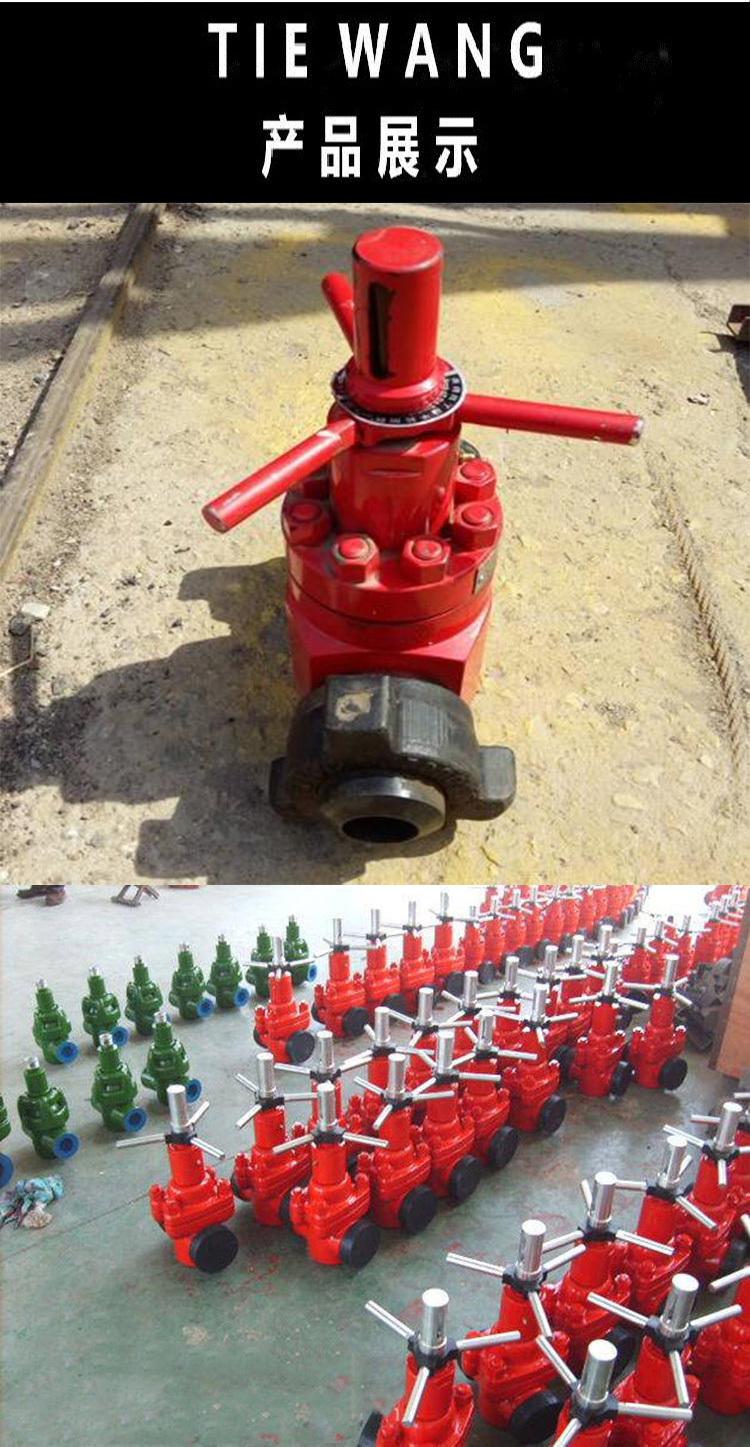

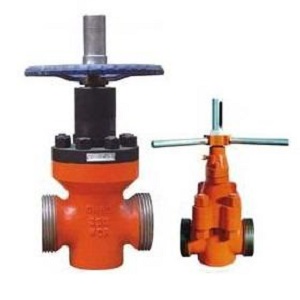

Z23X 钻井高压泥浆闸阀
产品概述：
Z23X钻井高压泥浆闸阀有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制泥浆流通与关闭,衔接方式为梯形螺纹或法兰式，装置快速便当，钢性强，平安牢靠，阀座与闸板密封效果好，开启笨重。阀门两端与管道衔接密封，采用球面活动接触与0型橡胶密封圈相分离的活动接头，产品构造性能牢靠，特别适用于管道两端中心请求不高的场所。
Z23X钻井高压泥浆闸阀
产品特点：
1、闸板下部开有导流孔。
2、阀体承载才能高。
3、通道为直通式流阻力小。
4、密封牢靠，磨擦力小。
5、双重密封。
6、完成流量的恣意调理。
7、采用浮动阀座，双向启闭，密封牢靠，启闭灵敏。
Z23X钻井高压泥浆闸阀
性能规范：
|
工作温度 |
≤110℃ |
|
阀体材料 |
优质碳钢、合金钢 |
|
适用介质 |
泥浆、水 |
Z23X钻井高压泥浆闸阀
主要外型尺寸：
|
公称通径 DN(mm) |
尺寸(mm) |
重量 (Kg) |
|||||||
|
DN |
L |
L1 |
Tr |
SR |
H |
H1 |
DO |
||
|
50 |
47 |
212 |
30 |
120×6 |
40 |
364 |
312 |
440 |
60 |
|
65 |
57 |
235 |
30 |
130×6 |
40 |
402 |
330 |
480 |
75 |
|
80 |
70 |
267 |
35 |
150×6 |
60 |
495 |
41 1 |
500 |
90 |
|
100 |
92 |
330 |
45 |
180×8 |
74 |
543 |
443 |
500 |
110 |
