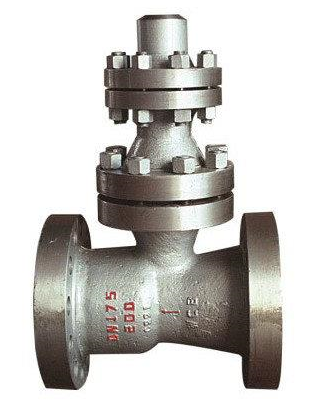

H48Y(H)-200空排止回阀

(H)-200空排止回阀

H48Y(H)-200空排止回阀，主要用于火电厂给水泵出口处。

基本信息

中文名称

H48Y(H)-200空排止回阀

工作温度/℃

≤160



工作压力

20.OPN/MPa

适用介质

水

一，概述

175H48Y(H)-200空排止回阀，主要用于火电厂给水泵出口处。配合水泵最小流量再循环阀工作，维持系统的安全运行。

二，动作原理

打开出口阀，给水泵启动，给水达到一定的压力后，阀芯自动升起，推离阀座，给水即流出。同时阀芯连杆拔动排空口阀片封闭排空口。当给水泵流量减小时，阀芯下落，推动连杆拔开排空阀片，开启再循环门维持水泵最小流量。当停泵时，阀芯自动下落关闭通道，从而防止高压水锤对给水系统的破坏。

三，主要参数

公称压力 PN/MPa

壳体试验压力 Ps/MPa

工作压力 PN/MPa

适用介质

工作温度/℃

20.O

30.O

20.O

水

≤160

零件名称

材料

阀体、定位轮、连接法兰、排气法兰、法兰盖

碳素铸钢

导向轴、拔叉、轴套、滑块、排放套、排气盘

不锈钢

螺栓、螺柱

铬钼钢

衬套

铸铝青铜

阀瓣、阀瓣体、阀瓣轴、连接叉、螺母

优质碳素钢
